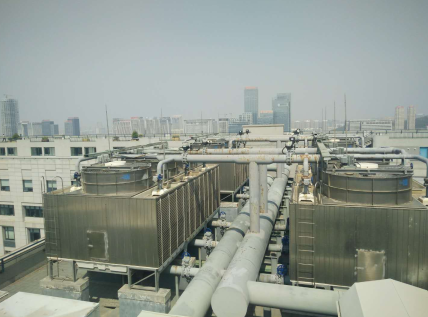

閉式冷卻塔

流閉式冷卻塔是一種逆流式封閉循環水系統，此循環系統為自動噴淋控制系統，很大的程度上節省電力、水力。由于結構緊湊，機型小，可放置于車間內，因此可用于中頻電源冷卻，機械水套冷卻等；單位空間內的換熱面積較大，因此更適用于溫差較小的低溫度（35-30℃）冷卻項目，如水源熱泵機組群、空壓機等的冷卻 。
閉式冷卻塔在選購的時候要對冷卻塔進行精準的選型，在計算所需要的冷卻水量、冷卻能力、功率等參數以后才可以進行正確的選型選購。閉式冷卻塔的生產材質有多種，如：鍍鋁鋅板、不銹鋼板、玻璃鋼等材質。因此，在選購的時候還要考慮成本。下面我么來詳細的說明一下閉式冷卻塔選購的技巧和要求：
1.根據冷卻流體來進行選擇。
有些冷卻流體具有一定的腐蝕性，因此選購閉式冷卻塔的材質與避開與冷卻流體發生化學反映。鍍鋁鋅板和不銹鋼在抗腐蝕方面表現的非常突出，使用壽命，能夠在適應不同的環境和使用要求；
2.冷卻能力要與適用要求想匹配。
因為閉式冷卻塔都有一定的冷卻能力，不能夠為了節約成本，而選擇的冷卻設備實際的冷卻能力達不到工作要求，那么這樣就會造成冷卻不及時，影響安全生產；
3.風機選擇
風機是控制閉式冷卻塔風量的重要裝置，但是冷卻塔風機帶來的噪音影響是要考慮的因素。冷卻塔選購時，風機要選擇功率合適的大風頁、低轉速的風機。風葉設計大，保證了風量，因此可以適當?shù)慕档惋L(fēng)機的莊蘇，從而有效的減少風機帶來的噪音影響；

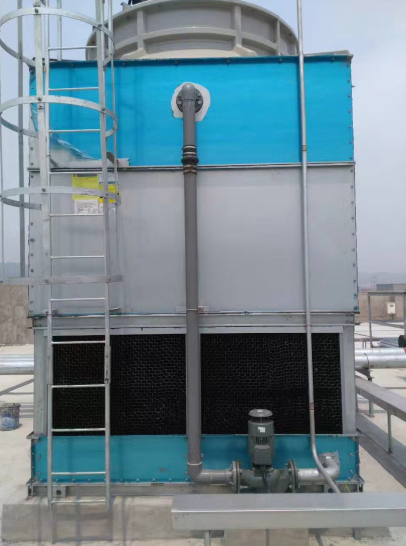

產品參數

工作原理

1.冷卻塔循環水系統中必須存在一定的富余能量(20%-25%)，在運行時就把這些能量聚集在某個閥門處，久而久之這些能量就白白地流失掉。外置式水輪機就是利用這些“富余能量”轉換為高效機械能，從而100%取代冷卻塔風機電機達到節電目的。 2.外置式水輪機如何能達到電機驅動效率的關鍵是：了解冷卻塔循環水系統設計中的富余能量，同時水輪機的葉輪設計也是關鍵，富余能量的組成主要由以下6個部分： 1）循環水系統設計時必須考慮的余量值； 2）換熱設備的勢能利用； 3）水輪機的自身調節能力； 4）循環水系統的動能轉換效率； 5）閥門沒有開啟到位時，由閥門所消耗的能量。 6）低流量通過合并再分流方法滿足系統要求。 3.冷卻塔舊塔節能改造

產品說明

　　HMK系列塔體：采用特殊制造的內卷邊槽鋼為主框架，重量輕，強度、鋼性好，能平穩承受冷卻塔運行時的各種載荷，穩定性好。所有五金件均經熱浸鋅處理，具有良好的防銹、防腐蝕性能。塔身與基礎之間電焊固定，既方便又穩固。上述特點保證冷卻塔在強風、惡劣環境下運行正常，不受惡劣環境的影響。 MK綜合特點：耐腐蝕、強度高、重量輕、通用性好、易裝配。凸突型加強筋板結構，模塊式設計，裝配靈活，持久不變形，獨特的美觀外形設計，與現代建筑的整體造型吻合。 產品特點： 風機低轉速空間扭曲前傾式六葉型鋁合金專用風機。前傾板式設計，使每片葉受力小，從而達到風量大、震動小，噪音低，效率高、耗電省之目的。MK、MKB系列方形橫流式冷卻塔分為低噪型、超低噪型。 填料：由優質P.V.C片吸塑而成，獨特的潑紋設計，使填料表面氣流水流分布均勻，熱交換性能顯著，同時填料耐低溫、抗老化，不易變形，阻燃、風阻系數小。填料采用懸掛式分層放置，不需粘接。專業設計的蜂窩狀收水器、導流器，將漂水損失降至最低。 玻璃鋼件（F.R.P）:采用進口面膠和色種制作，膠衣層厚度0.3-0.5mm，彎曲強度大于250mpa,色種內含UVS光穩定劑，色調均勻、耐老化，不易腿色。嚴格的質量管理體系，使F.R.P件表面達到鏡面效果，經檢驗：表面光澤達到95-100光澤單位 電機采用全封閉自冷式低噪聲冷卻塔專用電機，該電機防水性能好、噪音低，能滿足冷卻塔使用工況對電機的特殊要求。 減速器：內配有日本NTN高精度軸承,上下端均裝有保險油封，防水性能好、避免水氣浸蝕軸承。圓盤形鋼座支托和幅板式帶輪設計，結構緊湊，配以靜平衡校核，運行平穩，噪音低。 皮帶：選用日本三星高效強力三角帶，由先進的聚合熱塑彈性材料制成，耐磨、耐油、耐水、耐老化和化學品，不易伸長，撓曲性能佳，平穩性好，傳動功率大，效率高，散熱快，使用壽命長。 其他：安裝簡單，維修方便。冷卻塔采用統一標準制造，組合性和互換性強，底盆具有傾斜度，清晰方便。 外形漂亮，外形尺寸小，高度低，重量輕，并具有占地布置的多樣性。 結構設計先進，具有國外九十年代同期水準，出力超群，通過國標及美國CTI檢測認證。 塔體采用高強度FRP復合材料制作，抗老化，耐腐蝕，不變形、褪色。能經受8級地震、12級臺風襲擊，雪載荷大于200 Kg/㎡。 采用超低噪聲風機和獨特的淋水消聲技術，其噪聲指數處于領行水平。 與同類產品對比，電機省能達30%，塔內管路配置齊全，可作閉式循環，極大減少用戶運行費用。 采用高效收水裝置，漂水率小于0.001%,環境保護最佳。 鋼支架采用鍍鋅處理，外涂保護油漆或靜電噴粉，防腐力強，使用壽命超過同類產品一倍。

產品特點：

1、高效率，低漂水 高效率的淋水填料散熱效率高，風阻系數小，使用壽命長。布水系統選用大口徑不堵塞高效能噴頭，保證布水均勻。高效能除水器可減低漂水損失至0.001% 2、使用壽命長 塔體采用強化玻璃鋼制造，不會腐蝕，減低保養及維修成本。所有塔體支架采用厚身鋼材制造，并經過熱侵鋅處理，持久耐用。 3、低噪音，高效風機 采用冷卻塔專用低速高效率軸流式風機，并可改變安裝角度以滿足不同的效率需要。 4、容易組裝 組合式設計，配件輕便，使運輸及安裝容易。

結構特征：

（1）塔體：型線合理，氣流平穩，材質優良，色彩鮮艷，表面膠衣樹脂內含有抗紫外線劑，耐老化，強度高，重量輕，耐腐蝕。下塔體按訂貨要求，可配有溢水、排污、自動給水管，可由此處直接吸水，省去冷卻池，上面裝有防噪消聲墊，有效降低了滴水聲。 （2）填料：采用改性聚氯乙烯波片，橫向增加了凸筋，水的再分配能力強，阻力小，熱力性能好，耐高溫70度、低溫-50度，阻燃性好。 （3）旋轉布水器及布水管：裝有不銹鋼球軸承，運轉靈活可靠，水頭低，布水均勻，采用鋁合金或玻璃鋼制成的布水管，管上安裝收水板，克服了飄水現象。 （4）風機：據系列冷卻塔參數設計的低噪聲、高效率風機，鋁合金板翼型或玻璃鋼葉片、噪聲小、效率高。 （5）電機：Y型系列安裝尺寸的基礎上，為冷卻塔設計的低噪聲節能電機、密封防水性能好、耐高溫、效率高、噪聲小。 （6）減速裝置：采用了滌綸纖維增強氯丁橡膠動力帶傳動，耐高溫、效率高，遇水不伸展，克服了打滑現象，噪聲很小。 （7）吸聲設施：超低噪聲型冷卻塔在進風口外增加了帶吸聲材料的屏蔽，并在上下兩部裝有吸聲柵，以達到最大的降噪效果。在上塔體出風口安裝了帶吸聲材料的喇叭口屏蔽及吸聲柵，降低了風機及電機傳出來的噪聲。 （8）進風窗：裝有玻璃鋼百葉片，減少飄水，氣流阻力小，特別適合北方地區及全年都需要使用冷卻塔的單位。 （9）支架：所有風機、填料、進風窗、塔體等處鋼支架為裝配式，鍍鋅或涂漆防腐。緊固件都采用鍍鋅或不銹鋼螺栓。

選型設計：

1、設計參數： 1）標準工況：進水溫度t1=37℃，出水溫度t2=32℃，設計濕球溫度τ=28℃，即水溫度Δt=5℃，冷幅高t2-τ=5℃ 2）中溫工況：進水溫度t1=43℃，出水溫度t2=33℃，設計濕球溫度τ=28℃，即水溫度Δt=10℃冷幅高t2-τ=6℃ 3）高溫工況：進水溫度t1=60℃，出水溫度t2=35℃，設計濕球溫度τ=28℃，即水溫度Δt=25℃冷幅高t2-τ=8℃ 2、選用時須知水量Q，進水溫度t1，出水溫度t2及設計濕球溫度τ，然后再根據熱力性能曲線確定型號。熱力性能曲線見附表1、附表2。對曲線表以外的工況，可以進行熱力計算，其填料的容積散質系數β×ν如下： 1.2倍名義流量時：β×ν=18600 1.0倍名義流量時：β×ν=17800 0.8倍名義流量時：β×ν=17000 3、運轉重量按下塔體存水一半深計算，如果按裝滿水計算應乘以1.5。 4、本系列冷卻塔用于最冷月平均氣溫不低于-10℃的地區，氣溫過低處的用戶應提出預防凍結的要求，以便配置淋水導流環，不使水流到百葉上。冬季間斷運行過程中，可在水槽內加電熱管。 5、循環水渾濁度不大于50毫克/升，短期內不大于100毫克/升，不宜含油污和機械性雜質，必要時采取滅藻及水質穩定措施。 6、適用水溫不超過60℃，如超過可在訂貨時說明，本廠從選材上加以解決。如需阻燃型冷卻塔，請在訂貨時說明，本廠可以滿足要求。 7、布水管按名義流量開孔，如實際流量與名義流量相差±15%以上，用戶訂貨時應予以說明。 8、進水管水壓大約為2-5米水柱，設計時不要壓力過高，否則會產生飄水現象。 9、電機、風機均配套供應，需本廠派員現場安裝或技術指導，另加收費用。 10、當用戶需要在冷卻塔下塔體直接吸水時，需安裝“自動給水管”、“急速給水管”“排污管”“溢流管”，訂貨時需特別提出。

冷卻塔優勢

1節省空間，結構輕型化 采用專為本系列冷卻塔設計的高效熱交換填料，其換熱面積大幅度提高，其占地面積大幅度下降，由于結構設計的優化及采用鋼結構，運轉重量也大大降低。 2、節省電力 超低噪聲型采用的電機功率更小，更節省電力，也可根據用戶的要求，配用雙速電機來節電。 3、運轉噪聲極低 采用專為冷卻塔而設計的鋁合金材質的機翼低噪聲軸流式風機和專為冷卻塔而設計的低噪聲電機，從而降低了冷卻塔的運轉噪聲。超低噪聲系列冷卻塔的運轉噪聲更低，全面符合環保要求。 4、良好的耐腐蝕性 塔體、水槽及面板均采用具有良好耐腐蝕性能的FRP材質，并在膠衣樹脂中加有光穩定劑，具有良好的抗老化性能，經久不變色。塔體鋼結構件在加工后采用鍍鋅處理，提高冷卻塔的耐腐蝕性能，在正常使用壽命內，不需另外防腐。 5、組合方便 可采用組合方式來滿足不同工況的要求，用戶也可根據場地情況進行決定組合，并可根據用戶的建筑物特點，調整冷卻塔的外觀。如用戶場地十分有限。我公司也可針對用戶的特殊要求進行設計，滿足用戶對熱力性能及噪聲的要求。 6、維護方便 本系列冷卻塔為組合式設計，相鄰冷卻塔空氣室相互隔開，可在冷卻塔正常運轉的前提下，進行維護檢修，清洗填料、積水管和水箱的工作更加方便。
