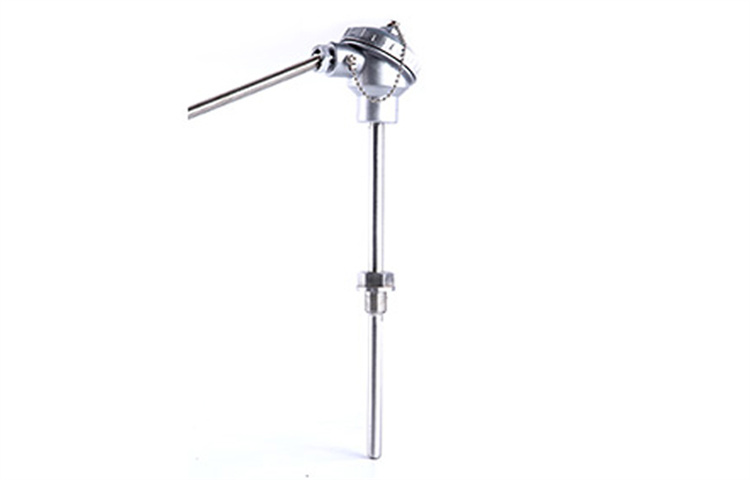

一體化溫度變送器

一．綜述

JDWZP系列一體化溫度變送器由測溫探頭、溫度轉換模塊、保護外殼三部分組成。測溫探頭采用高阻型Pt100鉑電阻，通過內部轉換模塊的穩壓濾波、運算放大、非線性校正、V/I 轉換、恒流及電源反接保護等電路處理后， 轉換成與溫度成線性關系的電信號輸出,產品廣泛應用于石化、電力、冶金、醫藥、食品等工業領域的測溫過程控 制，配合儀表或 PLC 組成計算機集散測控系統。

二．主要特性

測溫探頭采用高阻型 Pt100 鉑電阻,精度高,穩定性好。

溫度轉換模塊采用樹脂澆注工藝,防震、防潮。

集傳感變送于一體，結構緊湊，安裝方便,精度高、功耗低 電流輸出型適合長距離傳送,抗電磁干擾電路設計，保證變送器在受到各種干擾下能夠安全可靠的工作，適于現代電磁污染嚴重的環境使用。

整體密封性能良好，外殼防護等級 IP65 。

溫度量程和外形尺寸可以按戶要求訂貨,靈活方便。

產品結構設計合理，過程連接接口靈活方便，體積小，重量輕，安裝位置任意。

殼體保護材料多樣化，適應多種介質測量

三．技術指標

溫度測量范圍：-200～600℃（最高可達1300℃）

輸出信號：4～20mA

負載電阻：≤500Ω

供電電源：24V DC

功耗：≤0.5W

誤差： 0.1%

0.2%

0.5%

長期穩定性：優于 0.2%/年（常規產品）

溫度系數：≤0.05%/℃

供電電壓變化附加誤差：≤±0.005%/V

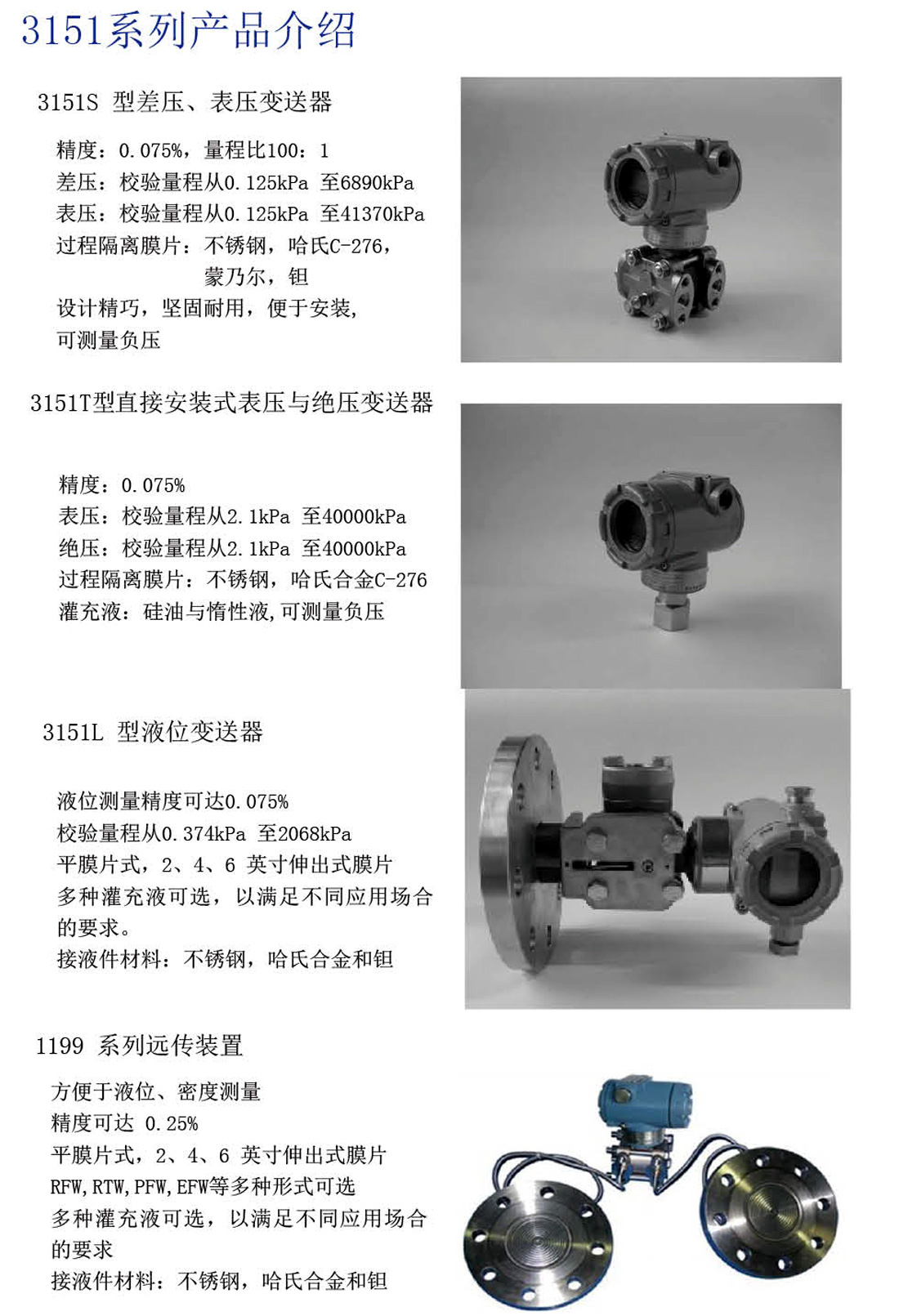

產品型號

a、3151S型差壓、表壓變送器

b、315T型直接安裝式表壓與絕壓變送器

c、3151L型液位變送器

d、1199系列遠傳裝置
