河北豐潤熱電公司3D利馬克雷達掃描儀應用案例
產品安裝位置： 3萬噸儲煤筒倉 產品名稱型號： 3D雷達物位掃描儀 型號： LIMAC0-ULM-3D-5 使用產品數量： 3套 工況描述： 直徑36米儲煤倉，由于筒倉是全封閉的結構形式，筒倉內的煤位變化需要通
產品安裝位置：3萬噸儲煤筒倉
產品名稱型號：3D雷達物位掃描儀型號：LIMAC0-ULM-3D-5
使用產品數量：3套
工況描述：直徑36米儲煤倉，由于筒倉是全封閉的結構形式，筒倉內的煤位變化需要通過料位監測設備來獲知，以此保證筒倉內的儲煤合理調配，防止空倉或滿倉。儲煤倉有多個下料口，下料會在筒倉內形成馬鞍型的料面，在出料時也會形成U型料面，單點料位測量會產生很大的料位信息誤差。煤倉盤煤作為燃料系統中的一個重要環節，對煤倉進行動態監測與分析，完成煤倉庫存盤點工作，對控制并且減少火電廠的生產運行成本起著至關重要的作用。煤倉是全封閉的，想要精準盤點倉內有多少煤是件很困難的事情。

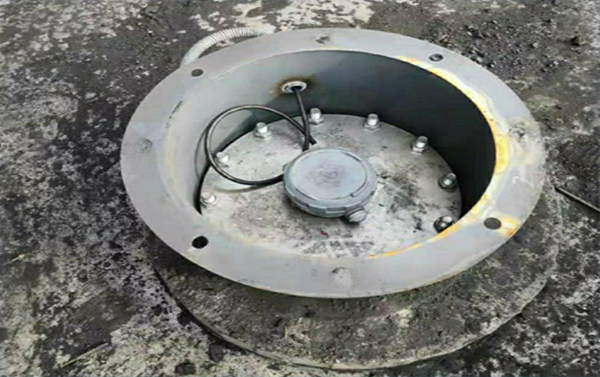

現場安裝照片
通過我們的3D雷達物位掃描儀可以有效解決上述問題。
利馬克3D雷達物位掃描儀打破了人工盤存和激光盤煤的局限性，實現煤倉庫存實時在線監測。3D雷達掃描儀對散狀煤堆橫截面進行二維輪廓掃描，在掃描儀獲取煤堆二維輪廓的同時，也獲取輪廓的位置信息。檢測到的輪廓信息和位置信息被輸送到3D雷達掃描儀工控機處理，軟件根據采集的數據進行三維建模，繪制出整個煤堆的三維立體圖像，計算出煤堆的體積，再根據煤炭的堆積密度算出煤堆的重量。實現了料位、體積、質量的智能化管理。

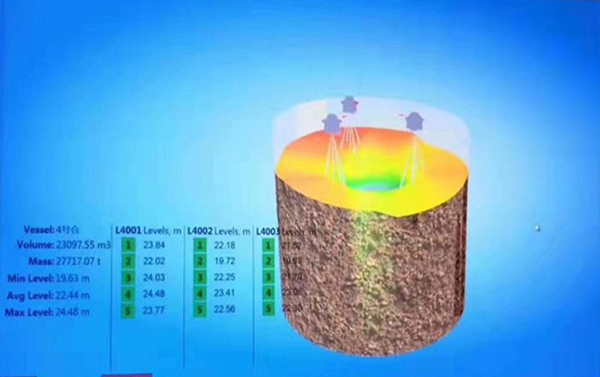

現場實時成像效果圖
使用總結：
我公司在直徑36米儲煤倉安裝3臺3D雷達物位掃描儀，可實時監控料倉內料位情況，并且能將料倉內的高料位、低料位、物料體積等參數實時輸出、實時存儲，實現控制室高低料位報警的同時也能直接控制筒倉進出料帶式輸送機的啟停，進一步防止筒倉滿倉或空倉情況的發生，提升了輸送煤的自動化水平，實現了輸煤無人值守，也能真實反映料倉存儲情況，可做到實時盤煤，真實體現燃煤的實際庫存，方便燃料管理。安裝方便，無需后續維護工作。
